水處理臭氧催化劑能頻繁使用多少次呢
對制得的Fe2O3催化劑和多組分催化劑進行XRD (X射線單晶衍射，X-ray diffraction)表征，得到的XRD圖譜如圖1所示
圖 1 催化劑的XRD圖譜
由圖 1可見：通過對比PDF標準卡片，發(fā)現陶粒的主要物相為SiO2，負載金屬活性組分后的催化劑的物相除了SiO2，Fe2O3催化劑的XRD圖譜中出現了Fe2O3 (24.138°、33.152°、35.611°、39.276°、40.854°、49.479°)的衍射峰，鐵已成功負載在陶粒上；多組分催化劑XRD圖譜中出現了Fe2O3 (24.138°、33.152°、35.611°、39.276°、40.854°、49.479°和54.089°)、CoO (36.503°、42.401°、61.520°、73.700°和77.562°)、Cu2O (29.554°、36.418°、42.297°、61.344°、69.569°、73.526°和77.323°)和MnO2 (21.034°、37.120°、42.401°、56.027°、66.761°、81.087°和82.350°)的衍射峰，分別對應PDF標準卡片33-0664、43-1004、05-0667和30-0820，說明鐵、鈷、銅和錳4種金屬氧化物均已成功負載在陶粒上。
圖2 為多組分臭氧催化劑的使用頻率對水樣COD和TOC去除率的影響。反應條件：COD為500 mg·L-1，進料pH為11.00，催化劑用量2 g·L-1，反應時間90 min，反應溫度20 ℃，臭氧濃度60 mg·L-1，氣體流量1 L·min-1，分別反應1、2、3、4、5、6和7次后測定相應的COD和TOC。

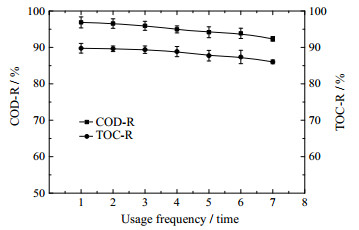

圖2 臭氧催化劑使用頻率對COD和TOC去除率的影響
從圖2 可以看出，催化劑的重復使用對COD和TOC的去除效果有一定影響，隨著催化劑重復使用的頻率增加，COD和TOC去除率都略有下降，催化劑經過7次的重復使用，COD和TOC去除率分別降低了4.53%和3.73%。這是由于在此催化氧化體系中，催化劑的活性組分會略有流失，并有少量污染物沉積于催化劑孔隙中，造成臭氧和有機物在催化劑上的反應位點減少，從而導致COD和TOC的去除率略有降低[21]?？傮w而言，催化劑穩(wěn)定性良好。
