CeO2-活性炭催化臭氧化降解水中草酸的研究
摘要：
利用CeO2的儲氧和釋氧能力,以高活性的活性炭作為催化劑載體,采用等體積浸漬法制備CeO2-活性炭催化劑。分別用氮?dú)獾蜏匚?脫附、XRD、XPS對CeO2-活性炭催化劑進行表征。以CeO2-活性炭作為催化劑,草酸作為模型化合物,催化臭氧化降解草酸的去除率達到77%。Ce組分的加入能顯著提高草酸的去除率。Ce不僅能夠提高反應體系中羥基自由基的濃度,還有利于O3分子直接氧化草酸。CeO2-活性炭催化劑經過3次重復使用后,草酸去除率保持在70%以上,具有較好的穩定性。
草酸是一種重要的化工原料,廣泛應用于醫藥、化工等領域〔1〕 。草酸也是多種有機物污染物經臭氧催化氧化處理后的難降解中間產物,和有機污染物的礦化程度直接相關〔2〕 。因此,臭氧催化氧化反應中草酸去除率的高低與催化劑活性密切相關。
臭氧催化氧化反應是利用催化劑提高臭氧的利用率,促進O3產生更多的羥基自由基,加快對有機物的分解速度。研究表明,活性炭(AC)能加速O3的分解產生·OH。U.Jans等〔3〕 向含O3的溶液中添加微量活性炭或炭黑能明顯加快O3分解生成·OH的速率,12 min內O3的分解率提高到88.9%。F.J.Beltrán等〔4〕 對活性炭催化分解臭氧動力學的研究也證實,活性炭可加快O3在水溶液中的分解速率。此外,金屬氧化物也被證實能提高O3對有機污染物的降解能力,如Ti O2〔5〕 、Fe2O3〔6〕 、Mn O2〔7〕 、Co3O4〔8〕 等均能提高O3對草酸的去除率。
近年來,含Ce O2材料逐漸應用到很多領域,如發光材料、光催化、紫外吸收材料、汽車尾氣凈化催化劑等〔9〕 ,但將Ce O2應用于水中草酸的研究還鮮有報道。相對于已經報道的金屬氧化物,Ce O2是一種N型半導體,具有較強的氧化還原能力,Ce很容易在Ce3+和Ce4+間轉換,具有較高的儲氧和釋氧能力,當Ce O2經過高溫處理后,易造成氧缺位,形成潛在的活性中心。
筆者采用活性炭作為載體,以硝酸鈰作為前驅體,采用等體積浸漬法制備了Ce O2-活性炭(Ce O2-AC)催化劑。利用AC和鈰氧化物的協同作用,提高對草酸的去除率,并對Ce O2-AC催化臭氧化降解草酸的機理進行了研究。
1 試驗部分
1.1 試劑與儀器
活性炭購于山西華瑞活性炭有限公司;Ce(NO3)3·6H2O、草酸等試劑均為分析純。
SSA-4200比表面積測定儀,彼奧德電子技術有限公司;KTL型管式爐,南京南大儀器有限公司;NS-110X30水浴恒溫?fù)u床,上海世平實驗設備有限公司;p HS-25型酸度計,成都方舟科技開發公司;FA2004N型電子天平,上海民橋精密科學儀器有限公司;UV-2000型紫外可見分光光度計,尤尼柯儀器有限公司;臺式COD測定儀,北京雙暉京承電子產品有限公司;臭氧發生器,;Agilent 1100高效液相色譜儀,安捷倫科技有限公司。
1.2 催化劑的制備
活性組分鈰前軀體為Ce(NO3)3·6H2O,在不斷攪拌下逐滴加入到適量的活性炭(0.15~0.074 mm,100~200目)中,采用等體積浸漬法浸漬過夜,100℃干燥后,于管式爐中在300℃下煅燒2 h后降至室溫,整個煅燒過程均在氮?dú)獗Ｗo(hù)下進行,氮?dú)饬髁繛?0 m L/min。
1.3 催化劑的表征
1.3.1 比表面積和孔徑分布
活性炭載體和催化劑樣品的孔結構測試在NOVA 2200e型氮?dú)馕絻x上進行,樣品的比表面積通過BET方程計算,總的孔體積通過氮?dú)庠谙鄬毫?.99時的吸附量轉換為相應體積獲得;中孔體積、中孔的比表面積和孔徑分布通過BJH方法測得。
1.3.2 粉末X射線衍射(XRD)
XRD測試由X’pert pro MPO X射線衍射儀(荷蘭飛利浦公司)進行。測試條件:Cu靶(Kα),掃描角度:5~70°。加速電壓40 k V,管電流35 m A,掃描速度為0.15(°)/s,掃描步幅為0.3°。
1.3.3 X射線光電子能譜(XPS)
XPS表征在Kratos XSAM800型X射線光電子能譜儀上進行,采用Al KαX射線作為激發源,光子能量為1 486.6 e V;靶功率為250 W,電壓12.5 k V;化學位移的校正采用內標法,以有機污染碳的C1s的標準結合能284.6 e V為基準進行校準。
1.4 草酸的催化臭氧化試驗
草酸催化臭氧化試驗在2 L玻璃反應釜中進行,草酸溶液體積1.5 L,初始質量濃度為500 mg/L,催化劑用量為250 mg/L。氧氣經過臭氧發生器產生O3,氧氣流量為200 m L/min,O3進入反應器的質量濃度為40 mg/L,O3經過玻璃反應器底部的氣體分布裝置與溶液鼓泡接觸。溶液中草酸的測定采用高效液相色譜進行分析,色譜柱為C18XDB(5μm,4.6 mm×150 mm);DAD檢測器(波長254 nm);V(乙腈)∶V〔磷酸溶液(p H=3)〕為10∶90。草酸的剩余率按照式(1)計算。
式中:X———草酸的剩余率,%;
C———草酸任意時刻的質量濃度,mg/L;
C0———草酸的初始質量濃度,mg/L。
2 結果與討論
2.1 催化劑的表征
2.1.1 活性炭和催化劑的孔結構
活性炭(AC)和Ce O2-AC催化劑的比表面積和孔體積參數見表1。

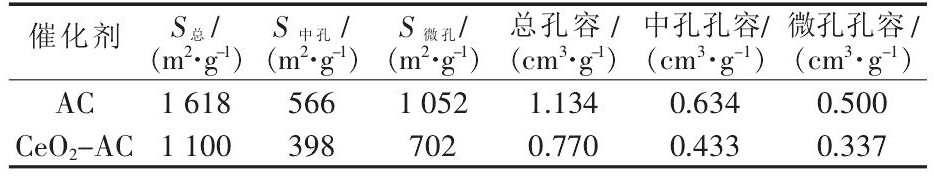

表1 AC和Ce O2-AC催化劑的孔結構參
由表1可見,催化劑Ce O2-AC的比表面積為1 100 m2/g,孔體積為0.770 cm3/g。和活性炭相比,中孔和微孔的比表面積分別下降了30%和33%。考慮到煅燒溫度較低,對活性炭的孔結構影響較小,因此Ce O2-AC的比表面積和孔體積下降主要是Ce O2顆粒同時進入了活性炭的微孔和中孔造成的?；钚蕴枯d體和催化劑Ce O2-AC的孔徑分布如圖1所示。

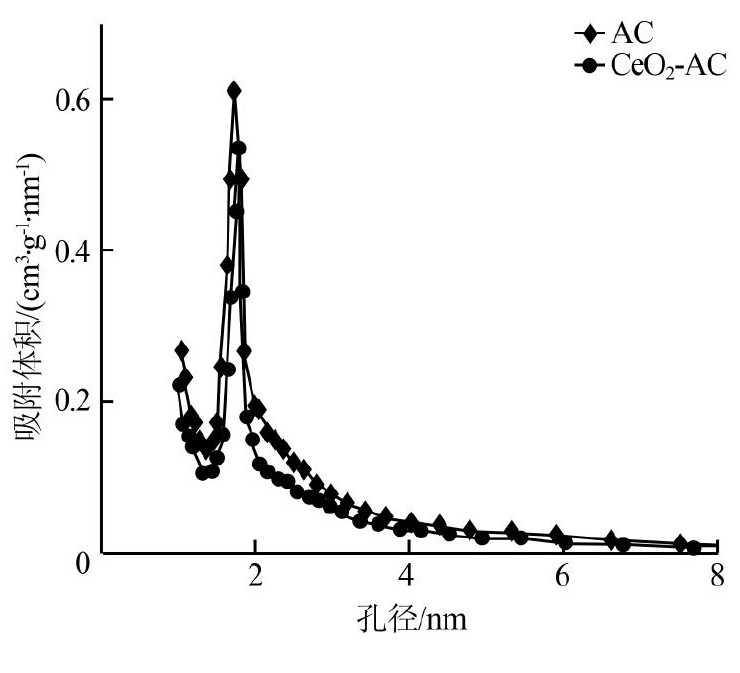

圖1 活性炭和Ce O2-AC的孔徑分布
活性炭表面負載Ce后,在孔徑4 nm處的峰高和峰面積明顯下降,這表明Ce O2-AC催化劑的比表面積和孔體積比活性炭載體小。
2.1.2 粉末X射線衍射(XRD)
有文獻報道活性炭負載Ce O2催化劑的特征衍射峰分別位于28.5°、33.1°、47.5°、56.3°、59.0°〔10〕 。催化劑Ce O2-AC在28.5°和47.5°有明顯的衍射峰,但在33.1°、56.3°以及59.0°未出現明顯的衍射峰。這可能是催化劑中Ce的負載量過低造成的〔11〕 。當Ce的負載量低于10%,僅僅出現2個峰(28.5°、47.5°),當Ce的負載量超過10%后,28.5°、47.5°、56.3°均會出現特征衍射峰。為進一步確認Ce在催化劑載體表面的存在,采用XPS分析Ce在活性炭載體表面的含量,同時表征Ce在活性炭表面的存在形式。
2.1.3 催化劑X射線光電子能譜(XPS)
Ce O2-AC催化劑的Ce XPS譜圖如圖2所示。

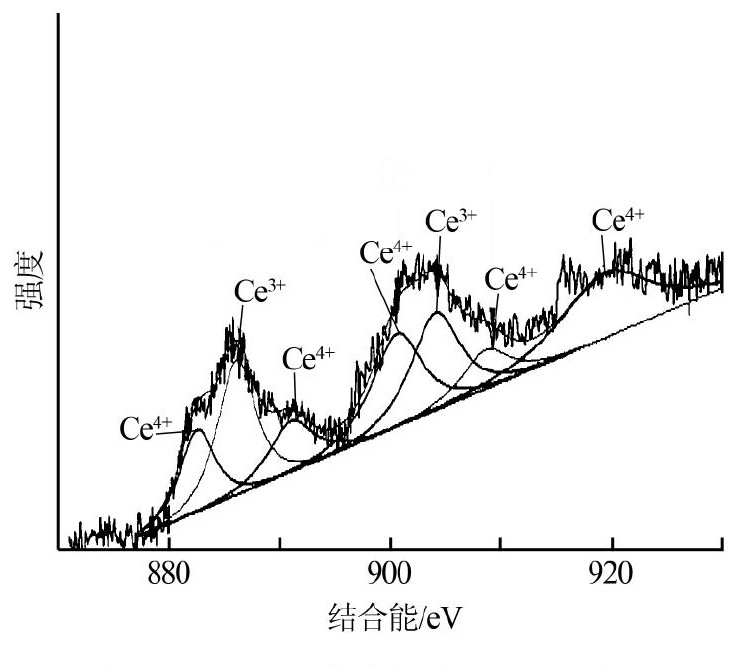

圖2 Ce O2-AC催化劑的Ce XPS譜圖 Download the original image.
根據文獻〔12〕 ,Ce 3d XPS譜圖可以擬合出7個峰,Ce3+的峰對應的結合能為886.28、904.02 e V,Ce4+對應的峰分別為883.60、889.71、889.25、901.04 e V,結合能在917 e V處被認為是Ce O2?；钚蕴勘砻鍯e的存在形式有Ce3+和Ce4+,其中Ce3+的質量分?jǐn)?shù)為36.3%,Ce4+占Ce總量的63.7%。這說明采用等體積浸漬后,經過300℃煅燒可以向活性炭的表面同時引入Ce3+和Ce4+,且催化劑表面主要以Ce4+的形式存在。
2.2 草酸的催化臭氧化試驗
草酸臭氧化、AC和Ce O2-AC催化劑對草酸的吸附以及AC、Ce O2-AC催化臭氧化降解草酸過程中,任意時刻的草酸剩余率隨時間的變化曲線如圖3所示。
圖3 吸附、臭氧化、催化臭氧化過程中草酸剩余率
從草酸的臭氧化降解曲線可以看出:反應30 min后C/C0約為0.97,說明單獨使用O3對草酸的降解能力十分有限。比較AC和Ce O2-AC的吸附曲線,AC的吸附量稍高于Ce O2-AC,這主要是因?yàn)樵贑e O2-AC催化劑的制備過程中,Ce O2顆粒進入到AC的微孔和中孔中,造成Ce O2-AC的比表面積降低。因此Ce O2-AC對草酸的吸附能力要低于AC。由圖3可知,單獨臭氧化及吸附過程并不能有效去除草酸。
分別以AC、Ce O2-AC作為催化劑,采用催化臭氧化降解草酸時,30 min后草酸剩余率分別達到53%、27%,表明AC和Ce O2-AC能顯著提高O3對草酸的降解能力;并且相比AC,Ce O2-AC作催化劑時對草酸的去除率提高了26%,可見Ce能提高對草酸的去除效果。
對S.Avramescu等〔13〕 提出的臭氧催化降解草酸的動力學方程進行積分,可得:
式中:CB———草酸的質量濃度,mg/L;
kt———草酸氧化反應的總速率常數,min-1。
由式(2)可知草酸的催化臭氧化反應屬于一級動力學,ln(CBt/CB0)與t呈線性關系,直線的斜率即為總速率常數。對單獨臭氧化、AC和Ce O2-AC催化臭氧化草酸的ln(CBt/CB0)~t關系作圖,見圖4。3個反應體系下的總速率常數(kt)和擬合的線性相關系數(R2)見表2。
由表2可見O3+Ce O2-AC催化體系的總速率常數是O3+AC催化體系的2倍多,說明Ce O2-AC催化劑具有較好的催化活性。

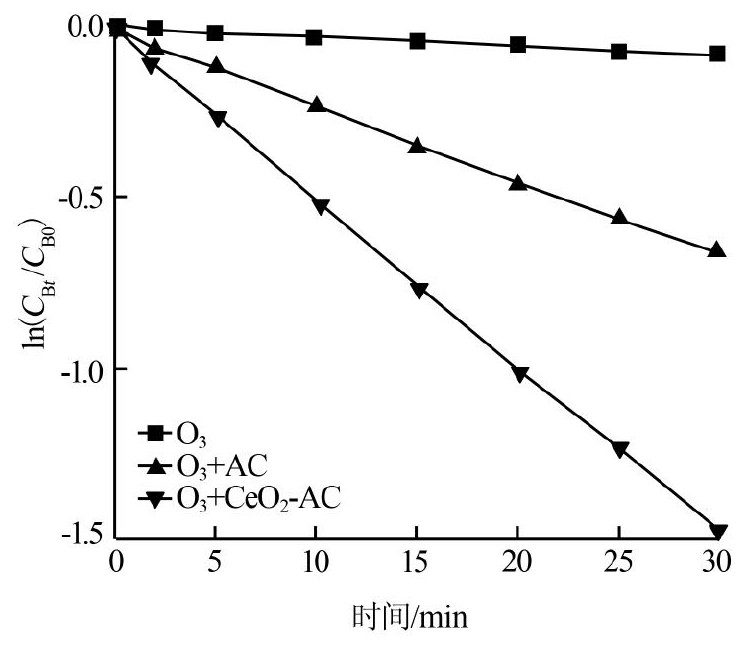

圖4 單獨臭氧化、AC和Ce O2-AC催化臭氧化草酸的ln(CBt/CB0)~t

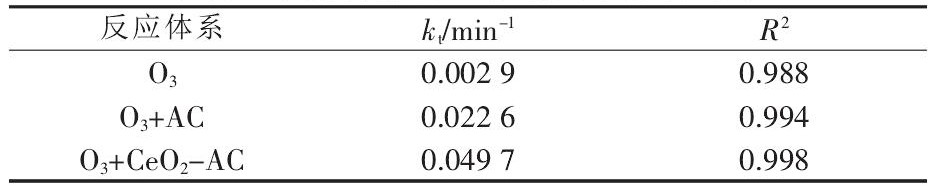

表2 草酸降解的一級動力學擬合結果
2.3 叔丁醇對草酸去除率的影響
在催化臭氧化降解有機物的過程中,O3分子與草酸反應的同時,溶液中的自由基也會與草酸反應〔14〕 。向反應溶液中加入叔丁醇能淬滅反應過程中產生的自由基〔15〕 ?？疾炝藛为?dú)臭氧化、AC催化臭氧化及Ce O2-AC催化臭氧化過程中叔丁醇對草酸濃度的影響,見圖5。

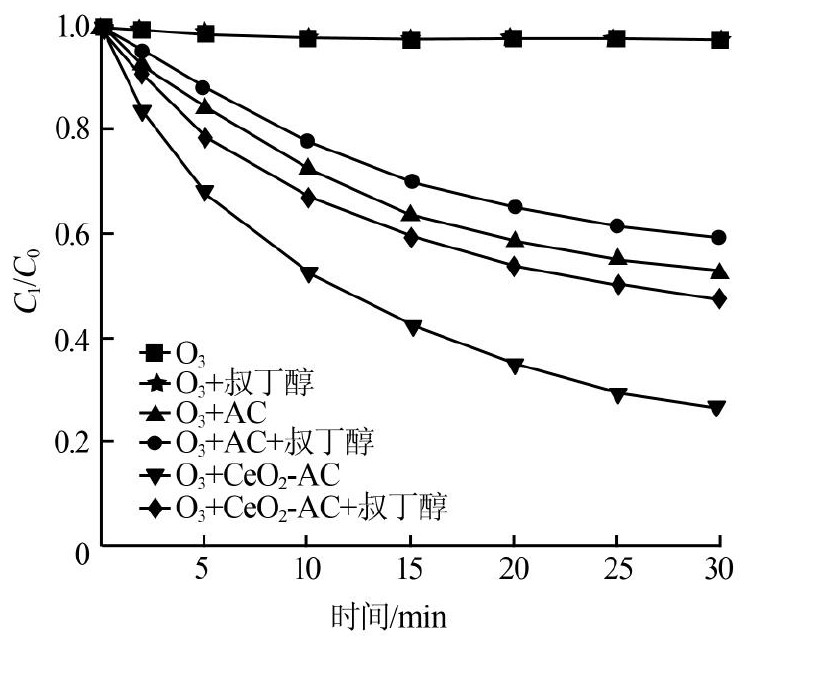

圖5 叔丁醇對草酸去除效果的影響
如圖5所示,對于單獨臭氧化過程,叔丁醇的加入對草酸的降解基本沒有影響。對于AC臭氧化過程,添加叔丁醇后,草酸剩余率明顯增加,但仍然達到60%。因此,活性炭表面的活化O3分子與草酸之間的反應是草酸降解的主要途徑〔16〕 。對于Ce O2-AC催化臭氧化過程,叔丁醇的加入造成草酸剩余率由27%增加到48%,表明草酸降解過程中有自由基參與,此外O3分子的直接氧化過程也具有重要作用。由此可見,Ce組分的添加不僅增加溶液中自由基濃度,還能夠提高O3直接氧化草酸的能力。
2.4 溫度對草酸去除率的影響
不同溫度下AC和Ce O2-AC催化臭氧化降解草酸的效果如表3所示。

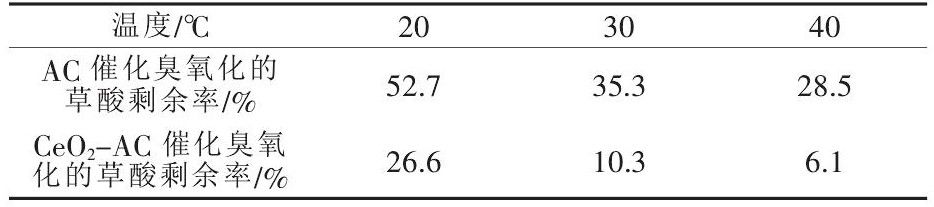

表3 反應溫度對草酸去除效果的影響
由表3可見,反應溫度的增加有利于草酸的去除,這主要是由于溫度升高提高了反應動力學常數。此外,當溫度從20℃升高到30℃,草酸的降低幅度要高于30℃增加到40℃的幅度,這是O3的溶解度隨溫度的升高而逐漸減小引起的。因此,過高的溫度并不利于草酸的催化臭氧化反應。
2.5 溶液p H對草酸去除率的影響
不同初始p H條件下AC和Ce O2-AC催化臭氧化降解草酸的效果如圖6所示。

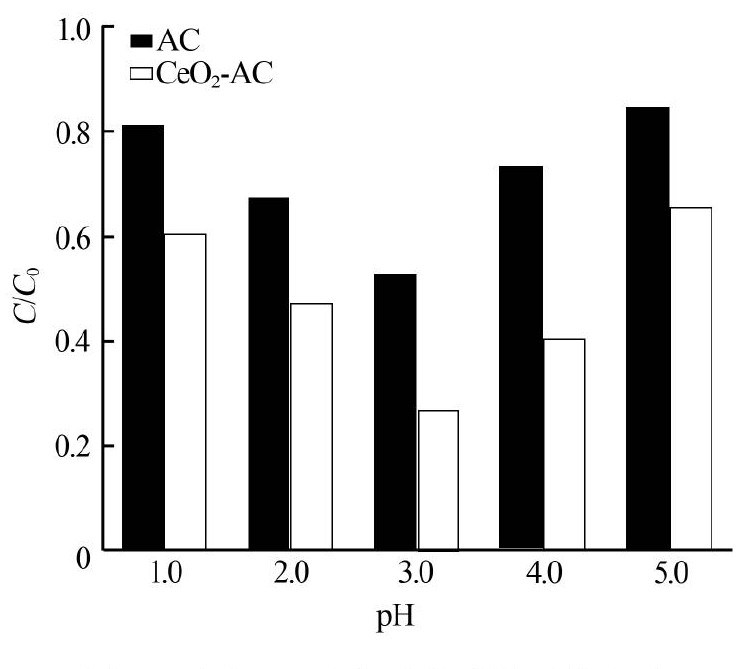

圖6 溶液p H對草酸去除效果的影響
由圖6可見,隨著溶液p H的增加,AC和Ce O2-AC降解草酸的能力均呈現先逐漸增加后減小的趨勢。這與草酸分子在溶液中的存在形式以及催化劑表面電荷性質變化有關。草酸的兩級解離常數分別為1.2、4.2。當溶液p H>1.2時,草酸發生一級電離,當溶液p H>4.2時,草酸完全解離成草酸根。
當溶液p H<3時,隨著溶液p H的增加,更多的草酸發生一級電離,此時催化劑表面帶正電荷,在靜電引力作用下,大量草酸陰離子吸附在催化劑表面,造成草酸剩余率較小。當溶液p H繼續增加,溶液中出現更多的草酸根離子,與此同時,由于p H的增加造成催化劑表面逐漸由正電荷變?yōu)樨?fù)電荷,在靜電斥力作用下,吸附在催化劑表面的草酸離子逐漸減少,造成草酸剩余率增加。此外,O3分子在較高p H溶液中更易分解也是造成草酸剩余率較高的一個原因。
2.6 Ce O2-AC催化劑的重復使用
在應用過程中,催化劑會發生活性組分溶出、催化劑表面活性位點破壞等問題,這會導致催化劑的活性顯著降低。為考察Ce O2-AC催化劑的重復使用性能,每次實驗結束后過濾催化劑,重新加入到新鮮草酸溶液中進行重復試驗。結果發現,催化劑重復使用3次后草酸剩余率稍有增加,但草酸剩余率均<30%,表明Ce O2-AC催化劑的穩定性較好。
3 結論
(1)向AC表面引入Ce組分制備出的Ce O2-AC催化劑在草酸催化臭氧化反應中表現出較高的活性,Ce O2-AC對草酸的去除率約為77%,比AC反應體系高30%;Ce O2-AC降解草酸的動力學速率常數是AC反應體系的2倍多。Ce O2-AC催化劑的高活性主要是由于Ce在提高溶液中自由基濃度的同時,也促進O3與草酸分子直接發生氧化反應。
(2)溫度升高有利于草酸剩余率的降低,但由于O3溶解度的原因,過高的溫度不利于O3對草酸的降解。p H會影響草酸分子在溶液中的存在形式和催化劑表面電荷性質,當溶液p H為3時,Ce O2-AC催化劑的活性很高。Ce O2-AC催化劑重復使用3次后,草酸去除率仍高于70%,Ce O2-AC催化劑具有較好的穩定性。
References
[1]王龍耀,王麗娟,王嵐.改性活性白土負載Fe(Ⅱ)催化臭氧化去除草酸的研究[J].工業水處理,2014,34(3):43-46.
[2]Beltrán F J,Rivas F J,Montero-de-Espinosa R.A Ti O2/Al2O3catalyst to improve the ozonation of oxalic acid in water[J].Applied Catalysis B:Environmental,2004,47(2):101-109.
[3]Jans U,HoignéJ.Activated carbon and carbon black catalyzed transformation of aqueous ozone into OH-radicals[J].Ozone Science&Engineering,1998,24(1):67-90.
[4]Beltrán F J,Rivas J,lvarez P,et al.Kinetics of heterogeneous catalytic ozone decomposition in water on an activated carbon[J].Ozone Science&Engineering,2002,24(4):227-237.
[5]Beltrán F J,Rivas J,Montero-de-Espinosa R.Catalytic ozonation of oxalic acid in an aqueous Ti O2slurry reactor[J].Applied Catalysis B:Environmental,2002,39(3):221-231.
[6]Jung H,Kim J W,Choi H,et al.Synthesis of nanosized biogenic magnetite and comparison of its catalytic activity in ozonation[J].Applied Catalysis B:Environmental,2008,83(3/4):208-213.
[7]Tong Shaoping,Liu Weiping,Leng Wenhua,et al.Characteristics of Mn O2catalytic ozonation of sulfosalicylic acid and propionic acid in water[J].Chemosphere,2003,50(10):1359-1364.
[8]lvarez P M,Beltrán F J,Pocostales J P,et al.Preparation and structural characterization of Co/Al2O3catalysts for the ozonation of pyruvic acid[J].Applied Catalysis B:Environmental,2007,72(3):322-330.
[9]Krishna K,Buenolopez A,Makkee M,et al.Potential rare earth modified Ce O2catalysts for soot oxidation:I.Characterisation and catllytic activity with O2[J].Applied Catalysis B:Environmental,2007,75(3/4):189-200.
[10]羅小濤,李金林.活性炭負載鈷納米催化劑的制備與表征[J].化學與生物工程,2010,27(8):24-27.
[11]Chen Honglin,Zhang Xiaoming,Feng Yujun,et al.Efficient degradation of fulvic acids in water by catalytic ozonation with Ce O2/AC[J].Journal of Chemical Technology&Biotechnology,2014,89(2):322-327.
[12]Faria P C C,Orfo J J M,Pereira M F R.A novel ceria-activated carbon composite for the catalytic ozonation of carboxylic acids[J].Catalysis Communications,2008,9(11/12):2121-2126.
[13]Avramescu S,Bradu C,Udrea I,et al.Degradation of oxalic acid from aqueous solutions by ozonation in presence of Ni/Al2O3catalysts[J].Catalysis Communications,2008,9(14):2386-2391.
[14]Staehelin J N M,Hoigne J.Decomposition of ozone in water in the presence of organic solutes acting as promoters and inhibitors of radical chain reactions[J].Environmental Science and Technology,1985,19(12):1206-1213.
[15]王列,姚玉元,孫利杰,等.活性炭纖維耦合檸檬酸鐵在中性p H條件下活化雙氧水降解染料[J].化學學報,2013,71(12):1633-1638.
[16]Faria P C C,Orfao J J M,Pereira M F R.Activated carbon catalytic ozonation of oxamic and oxalic acids[J].Applied Catalysis B:Environmental,2008,79(3):237-243.
